国产精品美女一区二区,日韩在线中文,国产精品高潮久久av

歡迎進入大上實業（深圳）有限公司官網！

聯系電話（微信）

13925242588、13428787113

施工技術

主頁 > 新聞資訊 > 施工技術 >

環氧地坪漆的質量問題與解決對策

時間: 2020-04-02 13:46 瀏覽次數：

環氧地坪是一種以環氧樹脂為主要成膜物的地坪涂料，具有附著力強、抗壓抗折耐磨、耐介質、美觀、長壽命、成本低等優點。

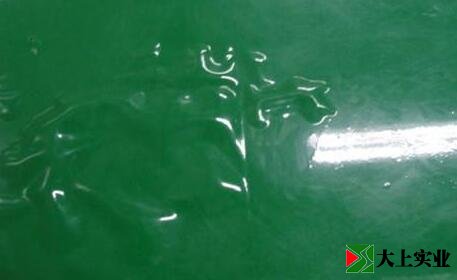

俗話說，三分涂料，七分施工，在環氧地坪涂裝涂裝過程中常常會產生各種涂膜問題，有些環氧地坪施工后經過1個冬天就會就產生起泡失光起皮脫層等現象，需要我們重視并盡量避免。

一基層起砂嚴重

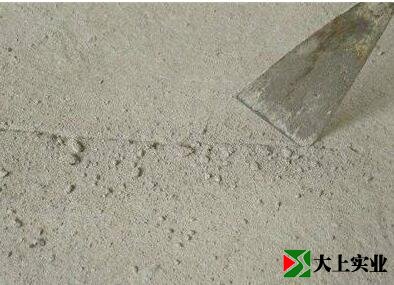

混凝土基層上表面薄弱層在外力的帶動下，薄弱的部分脫落基層，導致混凝土的細骨料組成砂的流失，使面層失去光澤，長期不治理的話還會出現大面積的面層缺損、及嚴重的露骨料等現象。

根據起砂地面的強度情況，分別進行處理。

如果起砂地面基層強度沒有問題，可以先采用金剛石無塵打磨機打磨處理。直至地面打出釉面。然后采用環氧砂漿或者聚合物水泥砂漿修補坑洞處。這樣能保證地面的結合力從而不脫殼。

如果起砂地面基層強度太低，實際上是不適合做環氧地坪涂層。因為做好的環氧涂層的強度遠高于水泥基層強度，二者會相互作用，造成環氧涂層開裂翹曲。如果要做環氧地坪，則首先要對基層進行修復，即先用打磨機打磨出骨料，清理干凈，然后用聚合物水泥砂漿修補坑洞，并整體刮涂一層自流平水泥砂漿，待砂漿強度上來后，再做環氧地坪涂層。

二防水層如何處理

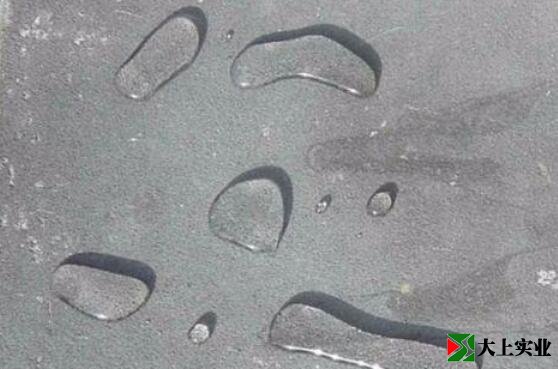

很多人會認為環氧樹脂涂層具有防水作用，現實中也有用環氧涂層做防水的，問題在于如果環氧涂層施工時基層含水率太高，環氧涂層與基層之間就不會有附著力，也就沒有任何阻水效果，我們經常看到空鼓開裂的環氧地坪，這很大可能性與下面沒有防水層或防水層已經失效有關。

如果是在地下車庫或者其他地下空間做環氧地坪，就要考慮到會不會有水分從基層滲出，如果這樣，就必須在做環氧地坪前，先進行防水層施工。通常可以選用聚合物水泥防水砂漿做基層防水，待砂漿層硬化后，就可以做環氧地坪漆施工了。

三地坪漆起泡

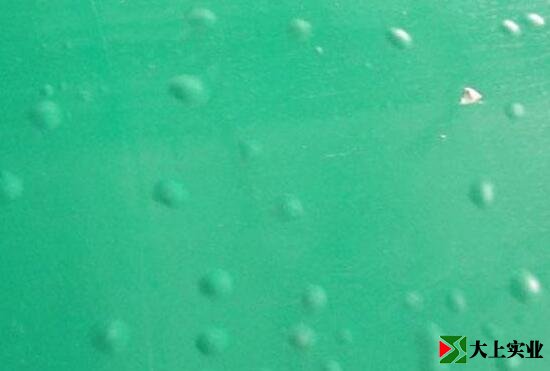

環氧地坪漆的起泡分為底中涂起泡和面漆起泡。

面漆起泡主要是因為面漆表層干燥太快，將漆膜里的溶劑和攪拌帶進去的氣泡封在漆膜里，漆膜固化后就慢慢鼓起來形成氣泡。如果是丙烯酸聚氨酯類面漆，如果潮氣太大，水分會與漆膜里的固化劑發生化學反應產生氣泡。

避免面漆氣泡，一是要注意消泡（消泡輥），注意空氣濕度和地面潮氣不要太大，面漆干燥時必須減少風和日照的影響。

環氧地坪底中涂起泡，主要是基層潮氣太大，水汽揮發產生巨大壓力將底中涂頂起產生的氣泡；另外一種是地下水滲透到地坪底漆下部，頂開涂層造成的水泡。

要想解決底層起泡，一是在需要做防水層的地方要做好防水堵漏；二是在施工時注意基層潮氣不能太大，必要時采取加熱通風等方式減少基層的潮氣后再涂刷環氧封閉底漆。

四地坪漆不干或干性太慢

如果環氧地坪漆施工后，多天都不干，不能上人和打磨清理，就說明涂層干性有問題。

一個原因就是地坪漆配比不對，固化劑加少了很容易出現這種情況。這種情況下，就需要現場管理者加強監督，確保涂料按比例配制。

另外一個原因可能就是用夏季配方的地坪漆在冬季施工，導致干性變慢。此時要更換冬用型固化劑，即可解決問題。

五地坪漆漆膜發白

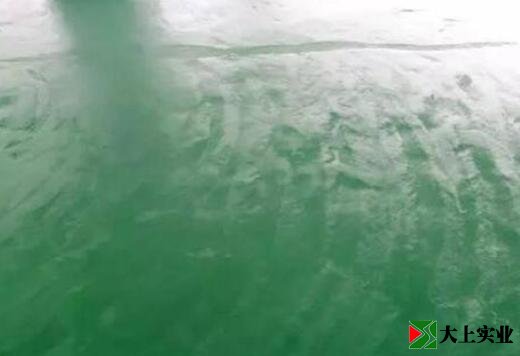

發白的主要原因，一是施工后空氣濕度太大，漆膜吸收空氣中的水分造成發白；二是冬季低溫施工，干性慢，加上濕度大，固化劑吸水反應發白；三是地坪漆施工后有水分侵入。

要避免漆膜發白，最根本的是要保證面漆施工時空氣濕度一定要低，特別是避免在低溫高濕環境下施工，不得已時需要采取加熱除濕措施，施工后要避免水分侵入。

六漆膜表面有刷痕

漆膜表面有刷痕，原因可能是：

1 涂料本身稠度過高，流平性差，導致漆膜流平效果不好產生刷痕。

2 涂料配制后放置時間過長，漆膜增稠導致流平性變差。

涂料方面可以從配方著手增加涂料的流平性，降低涂料的粘度。另外要注意涂料配制后要盡快施工完畢。

七、漆膜表面有色差

主要原因是面漆配漆時沒有充分攪拌均勻，沒有采用同批次涂料，涂料厚薄不均等。

施工中，要注意配漆時應先充分攪拌均勻；避免與前接縫處接觸間隔太久，盡可能整個操作線一起施工；環氧樹脂涂料需一次備足，防止斷料；盡可能使用同一批號環氧樹脂涂料。

大上實業（深圳）有限公司

全國范圍承接：各類球場、運動場、透水路面、地坪漆等工程項目！
免費上門勘察、免費設計、免費報價、免費樣品！
業務手機（微信）：13925242588、13428787113
公司客服：0755-84674858
公司地址：深圳市龍崗區平湖街道禾花社區佳業路11號A棟3樓B888室
工廠地址：廣東省東莞市橋頭鎮東山路綜藝高新產業園廠房B棟一樓
